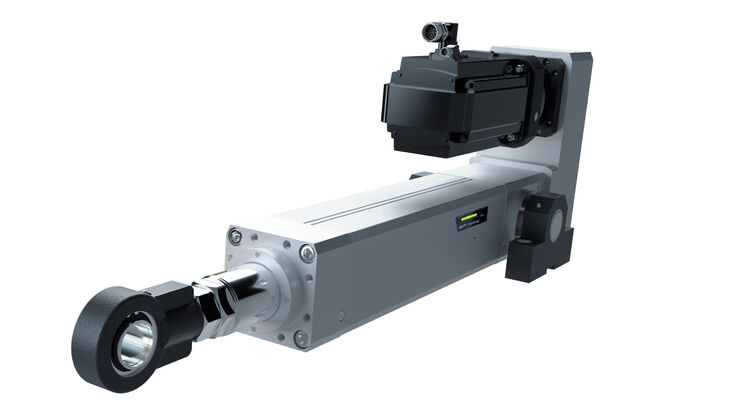

Schwerlastanwendungen : Neue High-Power-Variante der elektromechanischen Zylinder EMC-HP

Schwerlastanwendungen mit hohen Axialkräften von bis zu 250 kN können mit diesen Baugrößen besonders kompakt, präzise und dynamisch realisiert werden – wahlweise im Direktantrieb oder parallel über ein robustes Stirnradgetriebe. Für maximale Produktivität sorgt ein integriertes Sensor- und Anzeigepaket, das je nach Ausführung eine Schmierempfehlung oder die Öltemperatur visualisiert. Im Zuge der digitalen Schnellauswahl kann nun auch ein Ölbad als Schmieroption für Dauerlastanwendungen ausgewählt werden.

Die neuen Baugrößen erfüllen höchste Ansprüche an Kraftdichte, Präzision und Dynamik, wie sie unter anderem beim Kalandern in der Batteriefertigung, beim Pressen von Holzplatten oder zur Blechumformung benötigt werden. Durch das insgesamt von Baugröße 115 bis 220 (Gehäusegeometrie) reichende EMC-HP Portfolio mit Schutzart IP 54 lassen sich Schwerlastanwendungen mit Hüben bis 1.500 mm Länge nun noch bedarfsgerechter abdecken.

Der im EMC-HP verbaute und bewährte Planetengewindetrieb PLSA deckt dynamische Tragzahlen (Cdyn) von bis zu 473 kN ab. Die Spitzengeschwindigkeit der Baureihe beträgt 0,83 m/s. Für eine optimale Kraftübertragung auf den Gewindetrieb sorgen die neuen Baugrößen mit einem robusten Stirnradgetriebe. Weitere Vorteile im Hinblick auf Langlebigkeit, Wartung und Effizienz bietet der neue EMC-HP durch ein integriertes Sensorpaket. Auf Basis der gesammelten Betriebsdaten informiert ein optionales LED-Farbband über eine Nachschmierempfehlung oder die Temperatur des Ölbads.

Mit dem eTool LinSelect können alle Aktuatoren in verschiedenen Längen- und Befestigungsvarianten einfach und schnell ausgewählt werden. Für den schnellen Aufbau von Subsystemen sind auch komplette Automationspakete inklusive Motor, Regler und Kabel verfügbar. Ein Softwarepaket (Smart Function Kit) zur einfachen Parametrierung der Bewegungsaufgabe ist auf Anfrage erhältlich. Nach der abschließenden Online-Konfiguration kann der einzelne Zylinder oder das Subsystem direkt über den Rexroth-Shop bestellt werden.

Das vorkonfigurierte Komplettpaket mit im Motorspeicher hinterlegten Parametern für den Antriebsregler vereinfacht und verkürzt die Inbetriebnahme erheblich. Das kompakte Design mit leichtem Aluminiumgehäuse und die für die meisten Antriebe verfügbare Einkabellösung sorgen für eine einfache Integration und eine schnelle Montage.
